Oprema za lasersko označevanje logotipa pnevmatik

Ta oprema je primerna za lasersko označevanje logotipov na bočnicah pnevmatik in se uporablja pri proizvodnji in izdelavi pol-jeklenih tihih pnevmatik in samotesnitvenih gumijastih pnevmatik. Uporabite laser za samodejno označevanje posebnih logotipov, vzorcev itd. na strani končnih pnevmatik. Med postopkom označevanja se samodejno odstrani prah, odstranijo se vonjave in ne povzroči onesnaženja okolja. Po končanem označevanju se kakovost označevanja samodejno zazna.

Oprema za proizvodnjo sistema za čiščenje pnevmatik: transportni trak za pnevmatike, mehanizem za centriranje pnevmatik, sistem za lasersko označevanje pnevmatik, hladilnik, obračalna naprava, sistem za zbiranje prahu, izhodna linija bobna in varnostna ograja.

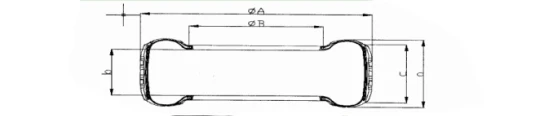

specifikacija pnevmatike

št.	Projekt	Datum
1)	Zunanji premer pnevmatike (ᴓA)	400-930 mm
2)	Premer roba pnevmatike (ᴓB)	14''-24''
3)	Širina preseka pnevmatike (a)	105-415 mm
4)	Širina pnevmatike (b)	90-345 mm
5)	Največja teža pnevmatike	40 kg

diagram poteka

Postavitev

št.	Projekt	Parametri
1	Dolžina opreme:	7.5m
2	Dolžina opreme:	Manjši ali enak 3 m
3	Dolžina opreme:	Manjši ali enak 3 m

Parametri

št.	Projekt	Ime naprave	Parameter
1	Tekoči trak za pnevmatike	Univerzalni kroglični transportni mrežasti trak	Tip PY{{0}} korak koraka 50,8, debelina 16 mm, transportna hitrost 40 m/min Reduktor s spiralnim zobnikom serije K 0,75/1,5
		Mehanizem za enojno sprostitev predcentriranja pnevmatike	Valjčna transportna linija, premer 60mm, dolžina 1050mm, verižni pogon 10A/12A, transportna hitrost 40m/min
		mehanizem za skeniranje črtne kode	Natančnost centriranja ±3 mm (opremljen z električnim proporcionalnim ventilom SMC)
2	Sistem laserskega označevanja pnevmatik	Stroj za lasersko jedkanje	Moč laserja 100 W, serija laserjev Ruike/Chuangxin. Delovni čas laserske glave in nosilnega reflektorja je več kot 50,000 ur
		Zaprta soba za jedkanje	Zaščitna soba ima splošno zaprto humanizirano zasnovo, ki je lepa in priročna za sesanje. Dolžina opreme 2460 mm * širina 1800 mm * višina 2768 mm
		Dvižni vpenjalni vrtljivi mehanizem	Za zagotovitev stabilnega dviganja uporablja standard FESTO 80*300 dvojne cilindre in strukturo štirih vodilnih palic.
3	hladilni sistem	Poseben hladilnik domen	Hlajenje Največji pretok je 10 L/min, temperatura dovoda vode je 21 stopinj ±3 stopinje, prostornina rezervoarja za vodo pa je 6 L.
4	preklopna naprava		Opremljen z reduktorjem s spiralnimi zobniki SEW kot pogonom za obračanje pnevmatik. En konec zgornjega in spodnjega električnega valja je pritrjen, drugi konec pa se lahko premika gor in dol.
5	sistem za zbiranje prahu	Impulzni zbiralnik prahu DB3000-4	The maximum air volume is 3000m³/h, the processing quality is >99-odstotna čistoča, pritisk vetra je večji ali enak 2,6 kpa, prostornina vedra za prah pa je večja ali enaka 11 L.
6	varnostna ograja	1550*800	Barva izdelka: črna (PAL9005) rumena (PAL1023).
7	Valjčna izhodna linija	QY-1250/800	Višina je 800 mm ± 50 mm nastavljiva, širina 1072 mm, premer 60 mm, dolžina 1050 mm, verižni pogon 10A/12A, transportna hitrost 40m/min.
